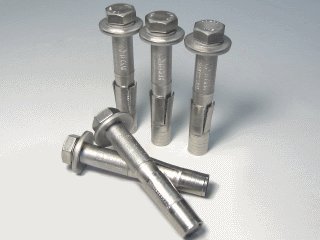

使用用途
　コンクリート用
　

特長
　・ステンレス製なので錆びにくい。
　・施工はボルトを締め込むだけの簡単・確実な施工。
　・打込み不要なため上面側面にも簡単に施工できます。
　・撤去はボルトを緩めるだけの簡単・確実な撤去。
　　（切断などの危険な作業が不要）
　・撤去後はコンクリート上面に何も残りません。
　・撤去後はそのままで現状復帰できます。
　・ボルト頭部形状は六角ボルトをご用意しています。

施工方法
　

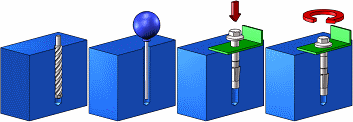

  �@下穴をあける　�A穴を掃除する　　   �B挿入        �C締め込む（施工完了）

ヒジカタボルトの施工と撤去（動画）
　　　　　　　　　　　施工　　　　　　　　　　　　　　　　　　　　　　　　撤去
　　　

ラインナップ

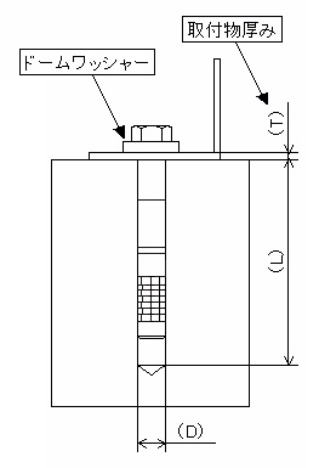

サイズ表

Ｔｙｐｅ	��	ボルトタイプ	外径 ｄ（φ）	使用ボルト （Ｍ）	首下長さ ｌ（�o）	推奨下穴径 Ｄ（φ）	取付物厚み Ｔ（�o）	下穴深さ Ｌ（�o）	推奨締付トルク （Ｎ・m）
AHBS-	1275	H	12	10	75	13	1〜10	85−T	38
AHBS-	1610	H	16	14	100	17	1〜20	110−T	80

　　　　　　　　　　H：外六角ボルト　　　　　　　　　　　　　　　　　　　　　T：取付物厚み

参考データ表

Ｔｙｐｅ	��	ボルトタイプ	比例最大荷重 KN（kgf）	引張最大荷重 KN（kgf）	埋込深さ （mm）
AHBS-	1275	H	10.0（1,033）	13.0（1,329）	65
AHBS-	1610	H	16.0（1,632）	23.5（2,401）	80

　　　　　　※コンクリート強度　23.8N/m�u
　　　　　　※荷重データは参考値であり性能を保証するものではありません。
　　　　　　※実使用においてはワッシャ―が完全に平らになる状態が、
　　　　　　 　締付トルクの目安になります。

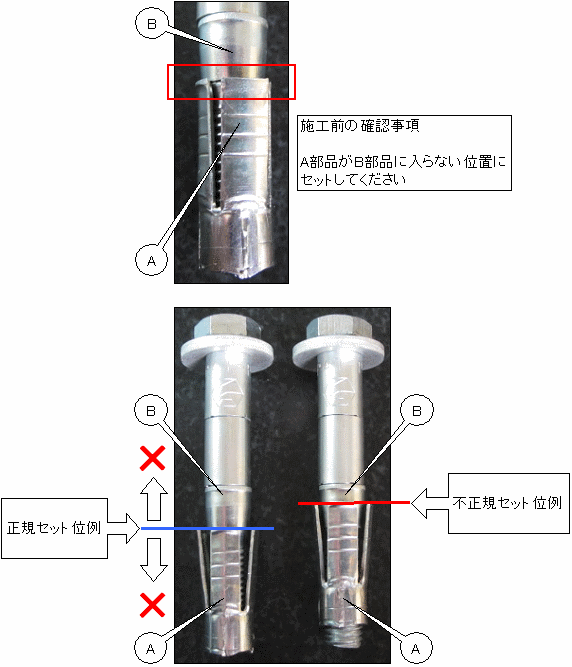

施工前の確認事項
